Transport et pompage du béton

POMPES DE CHANTIER

STAR série 8″ et STAR série 6″

Les pompes STAR Série8″ et STAR Série 6″ permettent un débit élevé du béton aussi bien en hauteur qu’en longueur ; résultats obtenus grâce aux recherches et aux essais sur les chantiers, dans des conditions de travail sévères pour tous les types d’utilisation.



SERIE 8″ ST



La puissance du moteur disponible atteint 180 kW (moteur diesel), avec un débit de béton jusqu’à 120 m3/h (côté tige) et des pressions de pompage jusqu’à 172 bar (piston tige).



SERIE 6″ ST



La puissance du moteur disponible atteint 54 kW (moteur diesel), avec un débit de béton jusqu’à 70 m3/h (côté tige) et des pressions de pompage jusqu’à 50 bar (côté tige).



GROUPE DE POMPAGE



FIABILITE ET HAUTE PERFORMANCE

L’unité de pompage utilisa une soupape spécifique en « S » qui répond pleinement à toutes les exigences en termes de débit et de pression.



LA TREMIE



GEOMETRIE OPTIMALE POUR LE POMPAGE DE BETON

  • Trémie construite en acier anti usure avec une grille équipée d’un vibreur électrique
  • Couple élevée de mélangeurs qui permet de travailler dans les conditions les plus sévères avec du béton à faible slump
  • Combinaison optimale entre la chambre de convoyage réalisée en fusion et l’arbre de mélange équipé de pales boulonnées selon une géométrie hélicoïdale spécifique
  • Capacité 550 L
Équipements
Caractéristiques techniques
Options
Téléchargements
Schémas

Équipements

Cadre composé d'acier de haute qualité

Unité de pompage avec un circuit hydraulique ouvert

Soupape de béton en "S" réalisée en fusion anti-usure

Système automatique de compensation d'usures entre plaque et anneau

Lubrification automatique sur toutes les parties en mouvement

Moteur diesel 130 kW à 180 kW (Série 8")

Moteur diesel KUBOTA 54 kW (Série 6")

Moteur électrique sur demande

Essieu simple avec pneumatiques branchées

Barre d'attelage avec œillet

Roue de soutien réglable en hauteur

Stabilisation manuelle sur 4 points réglables en hauteur

Radiocommande

Béton boitier électrique de forme d'ajustement de capacité et de contrôle à distance

Pompes hydrauliques Bosch-Rexroth à capacité variable

Pompe à eau à haute pression 40 L/min, 20 bar

Buse de lavage

Tuyaux avec coude et article 7" + réduction 5" (Série 8")

Tuyaux avec coude et article 6" + réduction 5" (Série 6")

Grande trémie en matériau résistant à l'usure avec des lames mix alternatif

Vibreur électrique sur grille trémie

Kit nettoyage et d'entretien

Alarme sonore

Réservoir d'eau : 700 L (Série 8") ou 210 L (Série 6")

Réservoir de gasoil : 200 L (Série 8") ou 70 L (Série 6")

Peinture monochrome

Caractéristiques Techniques

Série 8″ unité de pompage
ST 80 ST 80 HP ST 100 ST 100 HP ST 120
Débit théorique (max)* Côté tige 80 m3/h 80 m3/h 100 m3/h 100 m3/h 120 m3/h
Débit théorique (max)* Côté piston 53 m3/h 52 m3/h 66 m3/h 65 m3/h 79 m3/h
Pression sur le béton (max)* Côté tige 81 bar 101 bar 81 bar 101 bar 81 bar
Pression sur le béton (max)* Côté piston 137 bar 172 bar 137 bar 172 bar 137 bar
Nombre de cycles (max)* Côté tige 27 21 27 27 32
Nombre de cycles (max)* Côté piston 18 14 18 17 21
Diamètre piston 200 mm 200 mm 200 mm 200 mm 200 mm
Cylindres de béton 1 600 mm 2 000 mm 2 000 mm 2 000 mm 2 000 mm
Puissance AUS D/E AUS D/E AUS D/E AUS D/E AUS D/E
Moteur diesel auxiliaire 130 kW 130 kW 130 kW 180 kW 180 kW
Moteur électrique auxiliaire 110 kW 110 kW 110 kW 160 kW 160 kW
*Ne peuvent pas être obtenus simultanément



Série 6  » unité de pompage
ST 40 ST 70
Débit théorique (max)* Côté tige 40 m3/h 70 m3/h
Pression sur le béton (max)* Côté tige 54 bar 50 bar
Nombre de cycles (max)* Côté tige 26 46
Diamètre piston 180 mm 180 mm
Cylindres de béton 1 000 mm 1 000 mm
Puissance AUX D/E AUX D/E
Moteur diesel auxiliaire KUBOTA
54 kW		 KUBOTA
54 kW
Moteur électrique auxiliaire 45 kW 45 kW
*Ne peuvent pas être obtenus simultanément

Options

  •  Lumière sur la trémie
  • Connexion à haute pression pour groupe de pompage
  • Compresseur d’air
  • Chauffage du réservoir d’eau de la bobine
  • Peinture polychrome

Téléchargements

Catalogue sermac
85562ko
CONSULTER

Schémas

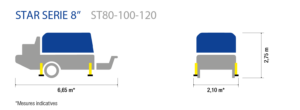

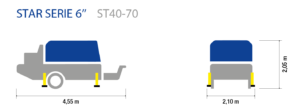

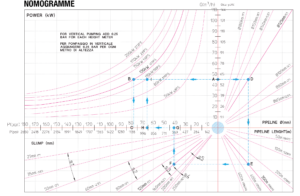

Nomogramme Dimensions
