Transport et pompage du béton

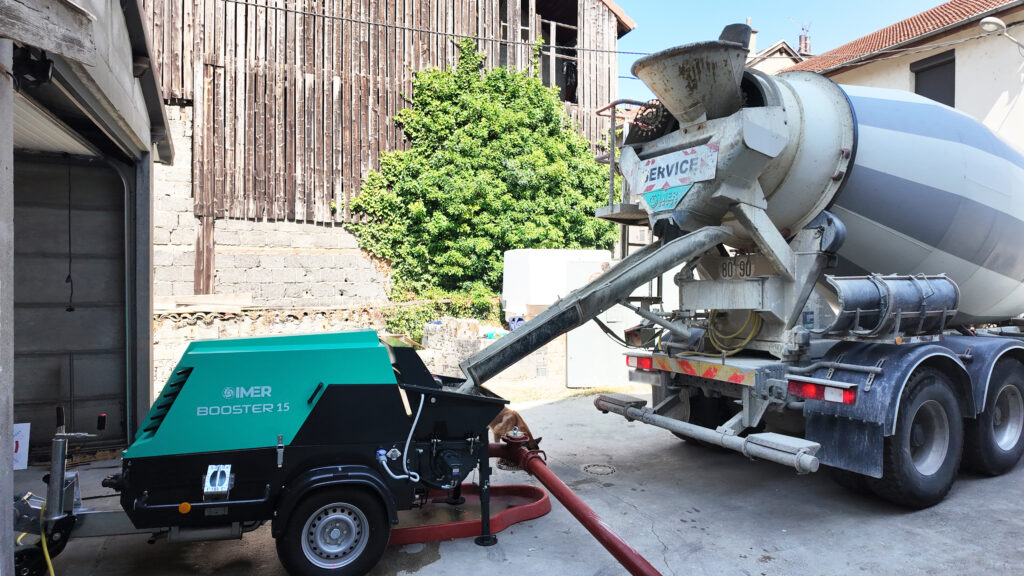

BOOSTER 15

Pompe à béton

Idéale pour transporter et pomper du béton, des chapes autonivelantes et pour la projection de micro-béton.

HOMOLOGATION ROUTIERE

Homologation européenne conforme à la directive 2007/46/CE

Équipements
Caractéristiques techniques
Téléchargements
Configuration
Accessoires

Équipements

Maniable et compacte pour faciliter son transport sur les chantiers et son utilisation dans les espaces réduits.

Circuit de refroidissement COOL FAST pour une utilisation en conditions extrêmes Pompe avec le système exclusif SOFT SPRITZ pour garantir des conditions de pompage idéales même à bas débit.

Commande à distance via un câble ON/OFF avec régulateur de débit

Malaxeur et trémie bidirectionnels. Valve de refoulement en “S” avec système d’étanchéité. Rattrapage automatique de l’usure par anneau auto-ajustable sur le tube en S.

Moteur diesel à refroidissement par liquide - 21,2 kW

Trémie avec agitateur

Grille avec électro-vibreur 12 V

Système hydraulique avec inversion de marche

Groupe de pompage avec valve “S” pour le rattrapage automatique de jeux et d’usure

Collecteur de sortie (Ø 100 mm) raccord Victaulic

Tableau de commande

Commande à distance via un câble ON/OFF avec régulateur de débit

Kit de remplacement des pistons de pompage

Timon pour transport sur route, frein de stationnement et plaque feux

Caisse d’accessoires

Pompe à graisse

Caractéristiques Techniques

BOOSTER 15
Moteur Diesel – refroidissement par liquide
Puissance moteur 22.3 kW
Système de pompage Bicylindre à commande hydraulique
Granulométrie 25 mm
Débit* 2-15 m3/h
Pression* 70 bars
Tuyau de sortie Victaulic 4’’
Capacité trémie 240 L
Hauteur de chargement 1 080 mm
Distance de refoulement verticale ** Nous consulter
Distance de refoulement horizontale ** Nous consulter
Dimensions L x l x H (version tractable) 4 100 (3 500***) x 1 495 x 1 540 mm
Poids 1 550 kg
Niveau de pression sonore <103 db(a)< td>
Référence 8506121E
(*) La portée maxi. et la pression maxi ne sont pas obtenues en association simultanée.
(**) La distance de pompage peut varier selon le type de matériaux utilisés, sa consistance, la hauteur d’utilisation et le type de pompe installée.
(***) 3 500 mm avec le timon en position haute



Téléchargements

BOOSTER 15 YANMAR
859ko
CONSULTER

Configuration

Version pompage

  • Tubes acier DN 100 L = 3 M Victaulic 100 mm
  • 1 Tube caoutchouc DN 100 L = 3 M Victaulic 100 mm – Sortie libre
  • 2 Coudes acier DN 100 R = 250/90° Victaulic
  • 2 Coudes acier DN 100 R = 250/45° Victaulic
  • 12 Colliers à levier fixe DN 100 Victaulic
  • 15 Joints pour arrivée DN 100 Victaulic
  • 2 Eponges de lavage pour tube diam. 100 mm
  • 1 Panier récupération éponge DN 100 mm
  • 1 Coude à 90° avec entrée pour balle de nettoyage





Version Spritz béton

  • 2 Tubes caoutchouc diam. 50 L = 10 M Victaulic 50 mm – Victaulic DN 50
  • 1 Tube caoutchouc diam. 50 L = 10 M Victaulic 50 mm – Came DN 501 Grille trémie pour béton Spritz maille 15 mm
  • 1 Lance béton Spritz Ø 50 mm avec raccord rapide Geka 3/4’’ pour air comprimé
  • 1 Réduction DN 100 – DN 50 Victaulic L = 1 000 mm
  • 1 Passe fenêtre
  • 2 Eponges de lavage pour tube diam. 50
  • 1 Collier à levier fixe DN 100 Victaulic
  • 2 Joints pour arrivée DN 100 Victaulic
  • 3 Colliers à levier fixe DN 50 Victaulic
  • 6 Joints pour collier DN 50 Viactaulic
  • 1 Joint attache à came DN 50

Accessoires

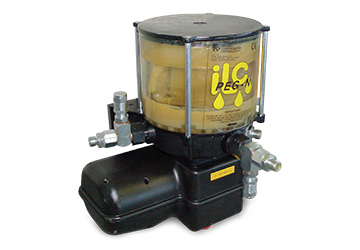

Installation graissage automatique

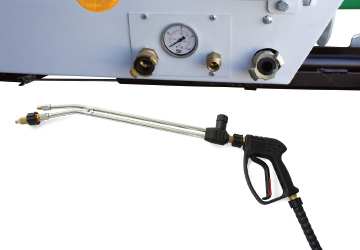

Lance pour nettoyeur HP

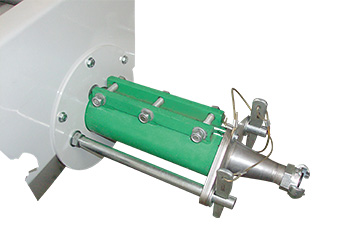

Pompe doseuse pour accélérateur de prise

(pour les applications de micro-béton)

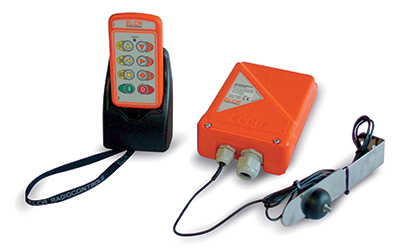

Radiocommande à 5 fonctions

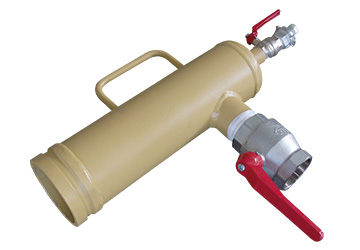

Tête de lavage tuyau 4″

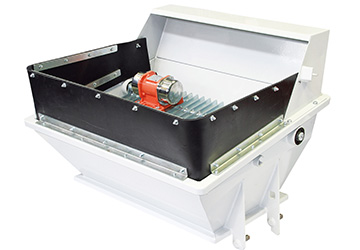

Kit agrandissement trémie en gomme (+ 380 l)

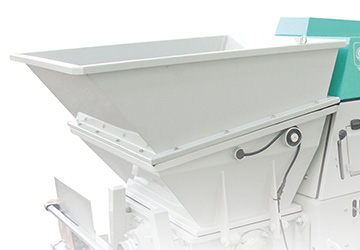

Kit agrandissement trémie en acier (+ 500 l)

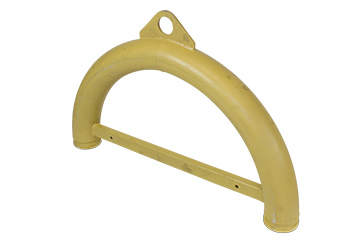

Courbe 180° avec anneau
