Équipements
PROFONDEUR DE FOUILLE MAX : Bras long : 2 020 mm
Grâce à sa voie variable de 990 à 1 300 mm, la HD20N5 augmente considérablement sa stabilité pendant les opérations de creusage et de levage latéral même sur sol particulièrement accidenté.
Equipée d’un circuit hydraulique auxiliaire double effet.
Caractéristiques Techniques
| HD20N5 | |
| Moteur | YANMAR 3TNV74 |
| Nbre cylindres (alésage x course) | 3 – 74 x 77 mm |
| Cylindrée | 993 cm3 |
| Puissance max. | 10.5 kW (14.3 ch) – 2 300 tr/min |
| Longueur des chenilles caoutchouc | 1 570 mm |
| Largeur extérieure aux chenilles | 990 – 1 300 mm |
| Largeur de la chenille | 230 mm |
| Hauteur maxi d’excavation | 3 530 mm |
| Hauteur maxi de déversement | 2 520 mm |
| Vitesse de déplacement | 2.1 / 4 km/h |
| Pente franchissable | 30° |
| Vitesse de rotation | 8.5 tr/min |
| Force de creusage du godet | 1 670 kgf |
| Profondeur de creusage | 2 020 mm |
| garde au sol | 170 mm |
| Capacité du réservoir à carburant | 22 l |
| Capacité du réservoir hydraulique | 16 l |
| Hauteur de la lame | 235 mm |
| Hauteur de soulèvement de la lame | 300 mm |
| Abaissement de la lame | 230 mm |
| Angle de rotation de la flèche (droite/gauche) | 70 / 55° |
| Pression hydraulique | 20.6 (210) Mpa (kgf/cm²) |
| Capacité des pompes | 17.2 x 2 + 12 l/min |
| Débit maxi. de la ligne auxiliaire | 29.2 L/min |

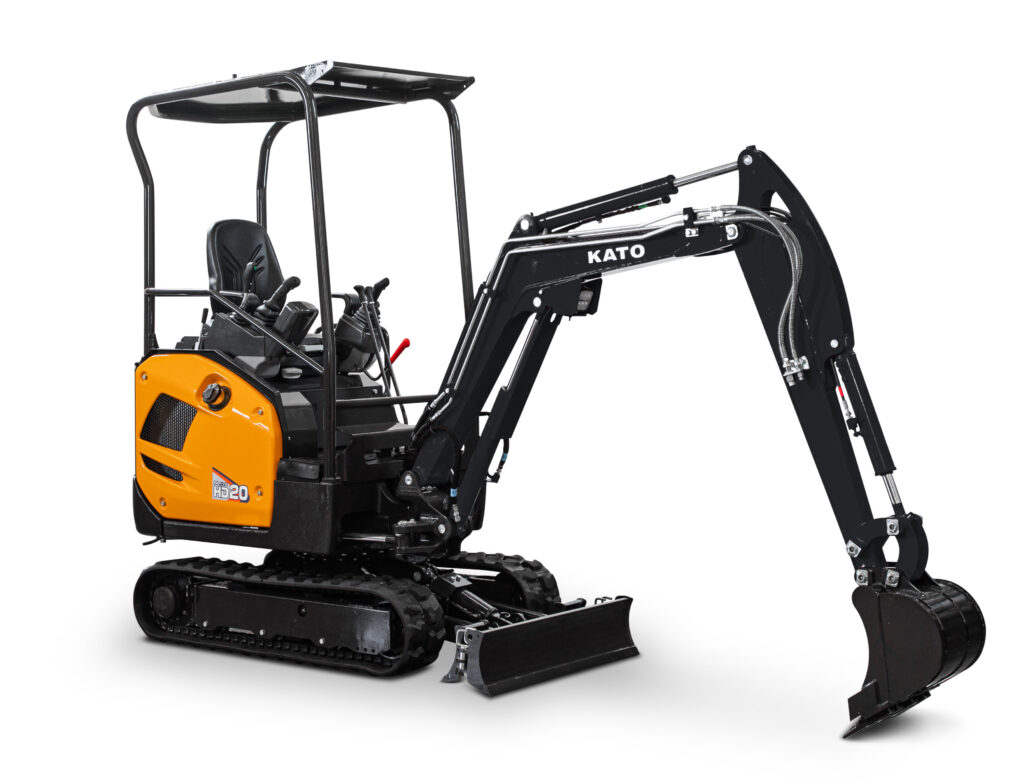

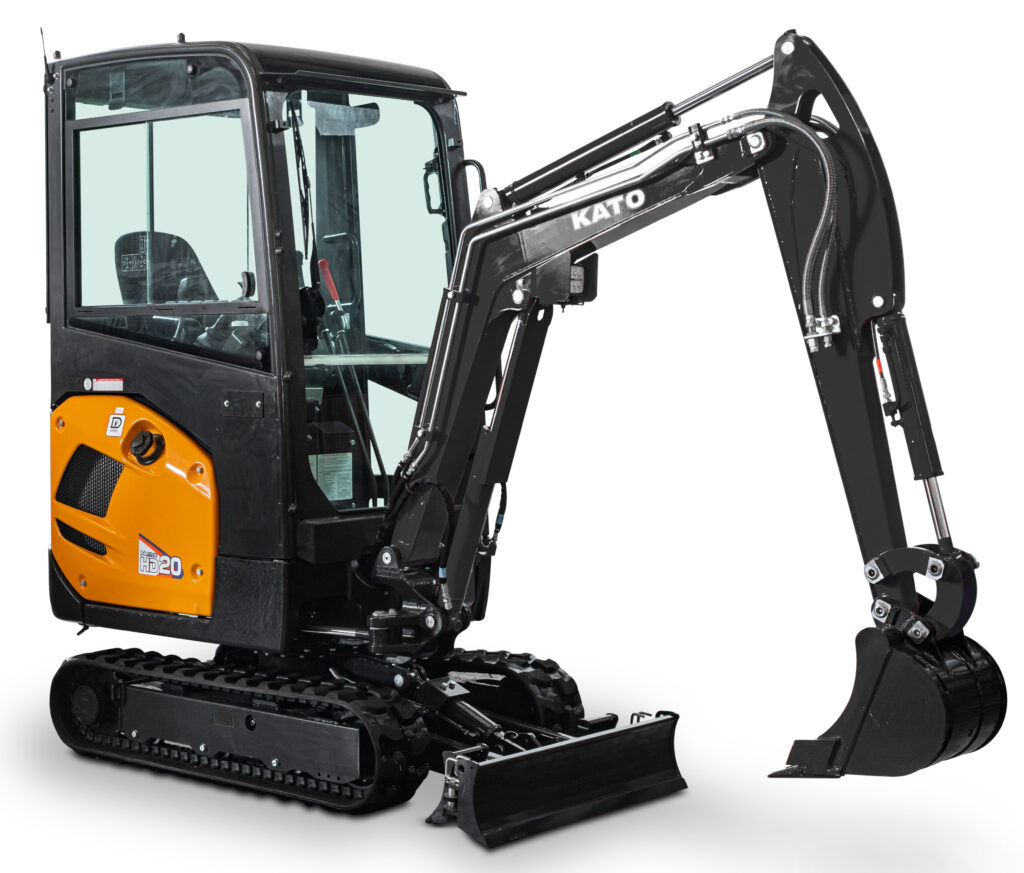

| Poids de la machine au travail version Canopy / Cabine | 1 895 / 2 045 kg |
