Série OLS – 60 à 2200 Kg
Gamme innovante de marteaux hydrauliques insonorisés de 60 à 2 200 kg, qui grâce à leur conception garantissent de faibles pressions acoustiques, ce qui améliore le confort de travail et préserve l’environnement.
Caractéristiques techniques
Téléchargements
+ Produits
Outils
Caractéristiques Techniques
| Modèle | OLS 50 | OLS 95 | OLS 160 | OLS 255 | OLS 300 | OLS 350 | OLS 420 | OLS 550 |
| Poids version std (kg) | 54 | 88 | 162 | 222 | 270 | 340 | 400 | 504 |
| Poids version axes (kg) | 60 | 100 | 180 | 260 | 290 | 370 | 425 | 568 |
| Poids version attache rapide (kg) | 70 | 117 | 196 | 269 | 320 | 393 (M2) / 410 (M3) | 505 | 609 |
| Débit d’huile utile (L/min) | 15 ~ 20 | 23 ~ 32 | 30 ~ 50 | 45 ~ 85 | 45 ~ 85 | 60 ~ 95 | 60 ~ 95 | 80 ~ 110 |
| Pression d’utilisation (bar) | 130 ~ 150 | 80 ~ 120 | 80 ~ 120 | 90 ~ 130 | 90 ~ 130 | 70 ~ 130 | 70 ~ 130 | 70 ~ 130 |
| Contre pression max. admissible (bar) |
25 | 29 | 25 | 25 | 25 | 30 | 30 | 30 |
| Fréquence de frappe (cps/min) | 1 000 ~ 1 350 | 800 ~ 1 200 | 800 ~ 1 200 | 650 ~ 1 000 | 650 ~ 1 000 | 680 ~ 720 | 680 ~ 720 | 480 ~ 720 |
| Puissance de frappe (joules) | 100 ~ 122 | 150 ~ 230 | 240 ~ 360 | 450 ~ 590 | 450 ~ 590 | 625 ~ 830 | 680 ~ 900 | 680 ~ 1 060 |
| Longueur avec outils version std (mm) | 784 | 970 | 1 142 | 1 244 | 1 304 | 1 363 | 1 347 | 1 542 |
| Longueur avec outils version avec axes (mm) | 893 | 1 112 | 1 279 | 1 496 | 1 543 | 1 569 | 1 753 | 1 887 |
| Longueur avec outils version version attache rapide (mm) | 1 021 | 1 207 | 1 410 | 1 546 | 1 606 | 1 723 | 1 857 | 2 052 |
| Diamètre de l’outil (mm) | 36 | 48 | 53.7 | 67.5 | 71.5 | 77.5 | 81.5 | 81.5 |
| Niveau sonore (LWA) Norme 2000/14/CE |
113 | 115 | 118 | 119 | 120 | 120 | 122 | 126 |
| Mini-Pelles | 0.8 – 1.2 tonnes | 1.3 – 2.2 tonnes | 2.2 – 3.2 tonnes | 3.4 – 4.5 tonnes | 3.5 – 5 tonnes | 4.5 – 6 tonnes | 7 – 9 tonnes | 8 – 11 tonnes |
| Pelles | – | – | – | – | 6 – 8 tonnes | 7 – 8 tonnes | 7.5 – 9.5 tonnes | > 8 tonnes |
| Chargeuses / Pelleteuses | – | – | – | – | – | 6 – 8 tonnes | 7.5 – 8 tonnes | 7 – 11 tonnes |
| Chargeurs compacts | – | 1.3 – 1.8 tonnes | 2 – 2.5 tonnes | 2.6 – 3.5 tonnes | 3.5 – 4 tonnes | > 3.8 tonnes | > 4 tonnes | > 4 tonnes |
| Exemple de module | M0 | M0 | M1 | M2 | M2 | M2 / M3 | M4 | M4 |
| Modèle | OLS 700 | OLS 980 | OLS 1400 | OLS 1700 | OLS 2200 |
| Poids version std (kg) | 620 | 870 | 1 180 | 1 430 | 1 850 |
| Poids version axes (kg) | 700 | 970 | 1 350 | 1 700 | 2 200 |
| Poids version attache rapide (kg) | 790 | 1 036 | 1 415 | 1 670 | 2 285 |
| Débit d’huile utile (L/min) | 70 ~ 100 | 90 ~ 120 | 105 ~ 125 | 130 ~ 160 | 165 ~ 195 |
| Pression d’utilisation (bar) | 150 | 160 | 170 | 170 | 175 |
| Contre pression max. admissible (bar) |
25 | 25 | 25 | 25 | 25 |
| Fréquence de frappe (cps/min) | 600 ~ 900 | 700 ~ 900 | 400 ~ 900 | 400 ~ 800 | 350 ~ 650 |
| Puissance de frappe (joules) | 2 000 | 2 400 | 3 200 | 4 200 | 6 100 |
| Longueur avec outils version std (mm) | 1 620 | 1 720 | 2 020 | 2 384 | 2 560 |
| Longueur avec outils version avec axes (mm) | 1 900 | 2 050 | 2 350 | 2 734 | 2 910 |
| Longueur avec outils version version attache rapide (mm) | 2 185 | 2 285 | 2 612 | 2 976 | 3 269 |
| Diamètre de l’outil (mm) | 95 | 105 | 120 | 135 | 150 |
| Niveau sonore (LWA) Norme 2000/14/CE |
126 | 127 | 128 | 130 | 132 |
| Pelles | 10 – 14 tonnes | 12 – 18 tonnes | 17 – 22 tonnes | 20 – 29 tonnes | 27 – 35 tonnes |
| Exemple de module | M5 | M5 | M6 | M6 / M7 | M7 |
Téléchargements
BRH
5764ko
+ Produits
- Une ligne innovante de marteaux, qui représente le top dans le secteur des outillages de démolition montés sur engins de chantier.
- Installation facile sur les engins porteurs grâce aux dispositifs hydrauliques internes de limiteur de débit et de pression.
- Forte contre-pression tolérée sur le circuit de décharge, au profit de la simplicité d’application et du rendement énergétique de la frappe.
- Equipés du dispositif “CONTROL POWER SYSTEM” qui non seulement récupère automatiquement l’énergie en phase de frappe, mais permet également d’optimiser les prestations du marteau en fonction des exigences spécifiques de l’utilisateur (à partir du 160).
- Entretien réduit, intervention et contrôle aisés des composants internes au marteau grâce au concept “EASY MAINTENANCE”.
- Niveau de puissance sonore générée parmi les plus basses de la catégorie.
- Élimination totale des vis de verrouillage – Supports latéraux apportant un avantage sur la maintenance.
- Structure plus mince, plus ergonomique et encore plus solide.
- Boîte de confinement de type monobloc «intégré» et fixé par des silent-bloc.

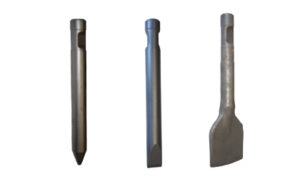

Outils
Outils adaptables sur BRH
